Cara Bongkar Blackberry Bold 9900

Posted in ,


Untuk sparepart pengganti dan service tools dapat ditemukan ditoko kami.

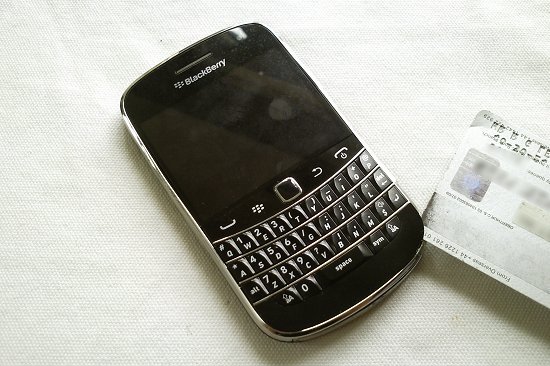

Berikut adalah cara untuk membongkar Blackberry Bold 9900.

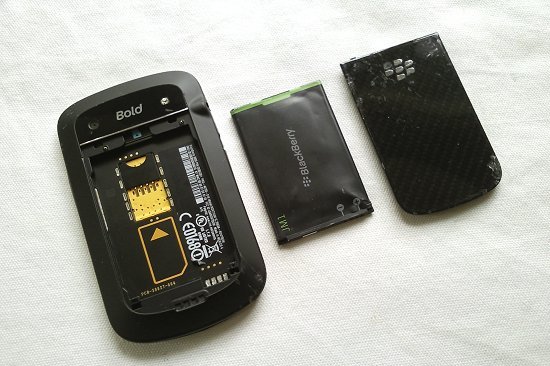

Pertama lepaskan penutup belakang , baterai, sim dan kartu memori.




Sekarang angkat bezel di bagian bawah telepon dan lepaskan dengan hati hati.




Dua baut akan terlihat, lepaskan.

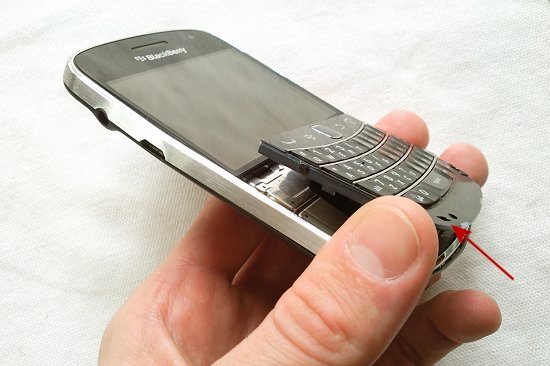

Sekarang lepaskan keypad dengan obeng anda melalui lubang yang ditunjukkan.

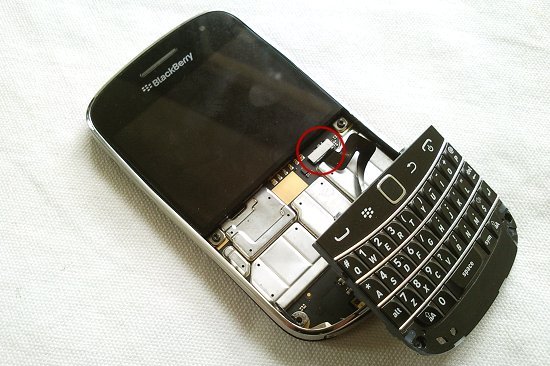

Tombol masih melekat dengan kabel pita. Untuk melepasnya dapat dilakukan dengan cara dicabut.

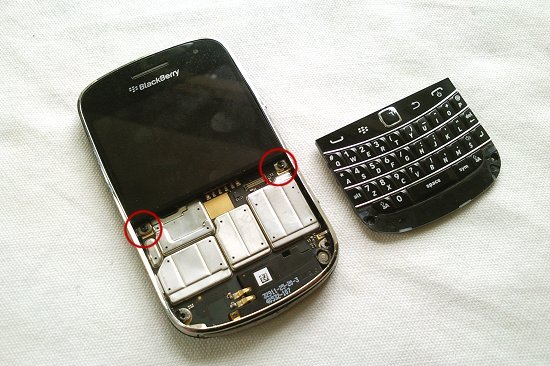

Keypad akan terlepas. Sekarang, 2 baut hitam akan terlihat.

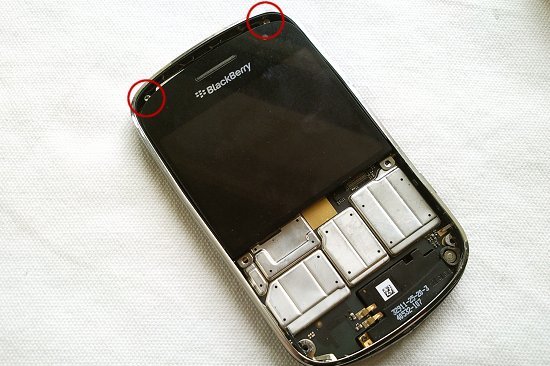

Sekarang dorong layar dalam arah yang ditunjukkan oleh panah dan anda akan memiliki akses ke dua baut lagi, lepaskan baut.

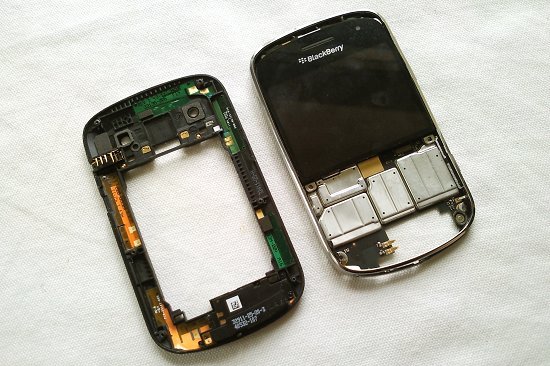

Sekarang anda dapat memisahkan bagian depan device dari baterai, seperti yang ditunjukkan di bawah ini. Bagian ini akan datang terpisah dengan mudah.

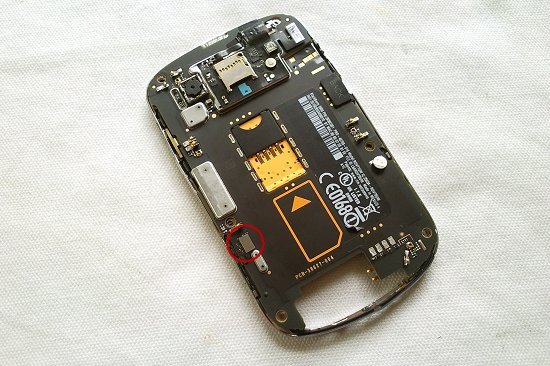

Sekarang untuk balik device. Lepaskan bagian kabel yang dilingkari dengan cara menariknya.

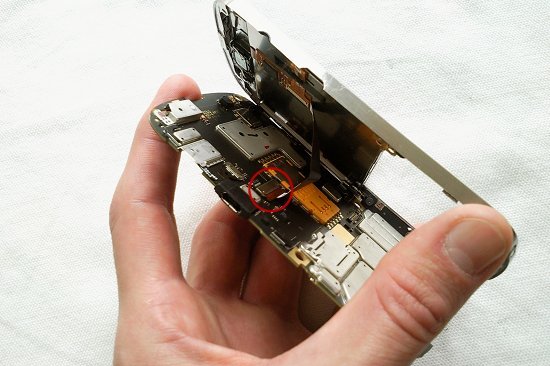

Sekarang angkat papan sirkuit ke satu sisi dan anda akan melihat kabel pita lain. Kabel ini disebut konektor ZIF. Tarik bagian perak keatas dna kabel akan terlepas.




Di bawah ini anda dapat melihat kait dalam posisi tertutup. Lihat ke tahap berikutnya untuk melihat kait dalam posisi terbuka.

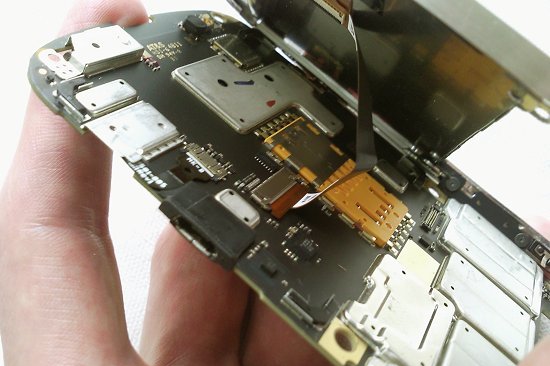

Di bawah ini anda dapat melihat kait dalam posisi terbuka. Sekarang anda dapat menarik kabel pita bebas.

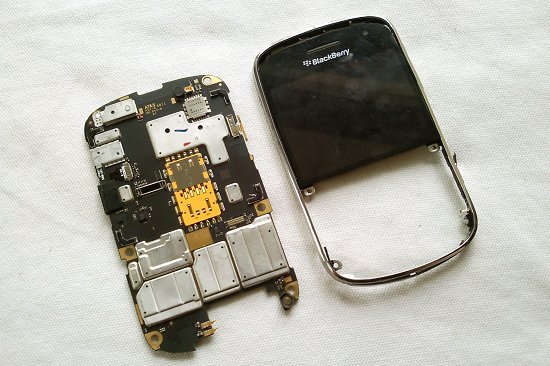

Sekarang anda dapat memisahkan layar dan papan sirkuit, seperti yang ditunjukkan di bawah ini.

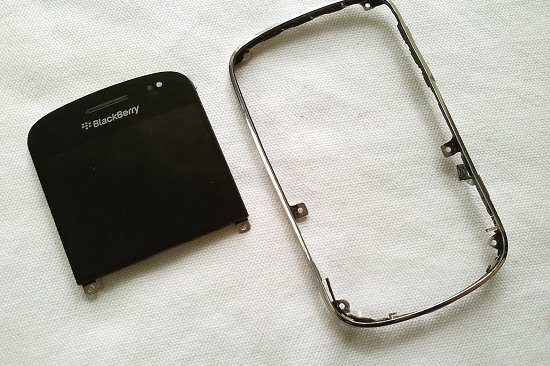

Layar dapat anda geser keluar. Proses pembongkaran selesai, untuk merakit kembali lakukan tahap diatas secara terbalik.
