Cara Bongkar Blackberry Storm 2 9550

Posted in ,

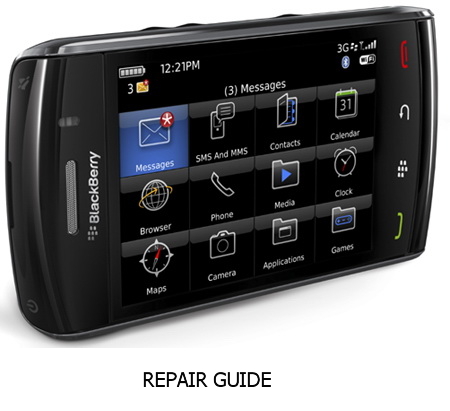

Repair Guide BlackBerry Storm2 9550.jpg

Untuk sparepart pengganti dan service tools dapat ditemukan di toko kami.

Berikut adalah cara untuk membongkar Blackberry Storm 2 9550.

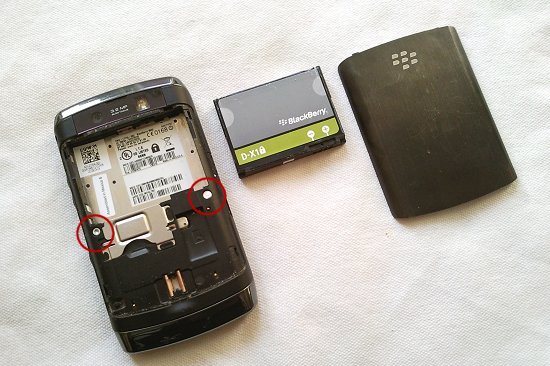

Lepaskan back cover, batere, sim dan memory card. Ada 2 baut, lepaskan.


Lalu tarik bezel ke arah anda.

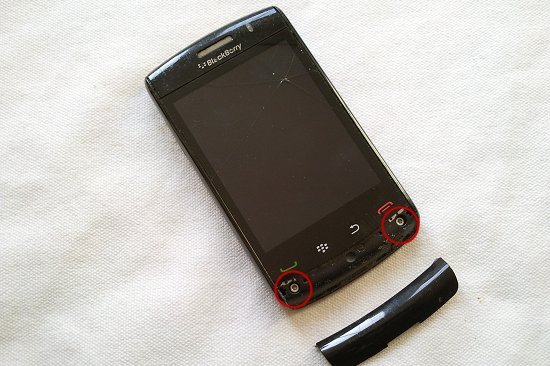

Maka akan terlihat seperti ini, lepaskan 2 baut yang terlihat.

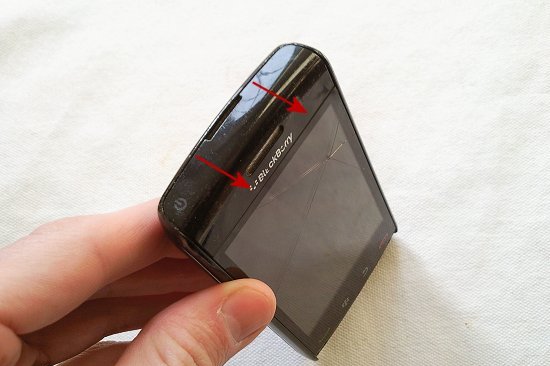

Lepaskan bezel diatas dengan cara menariknya ke arah anda.

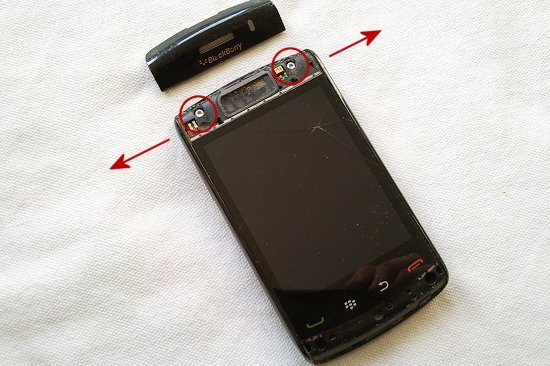

Lepaskan cover diatas, dan lepas 2 baut yang terlihat. Lepaskan, setelah itu bagian utama device bisa dilepas.

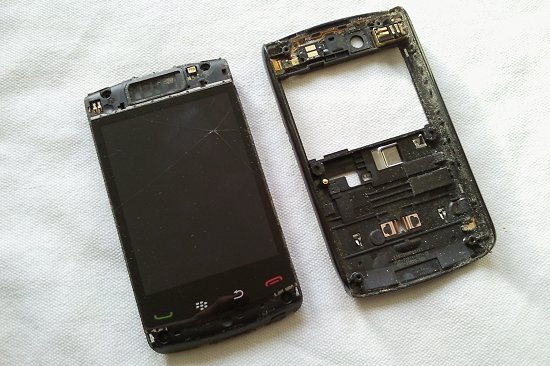

Maka akan terlihat seperti ini.

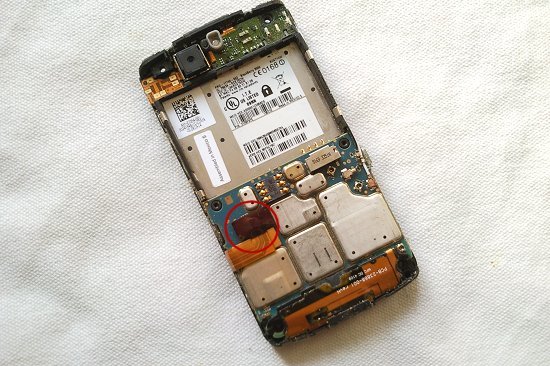

Konektor pita perlu dilepaskan, tarik lepas dari circuit board.

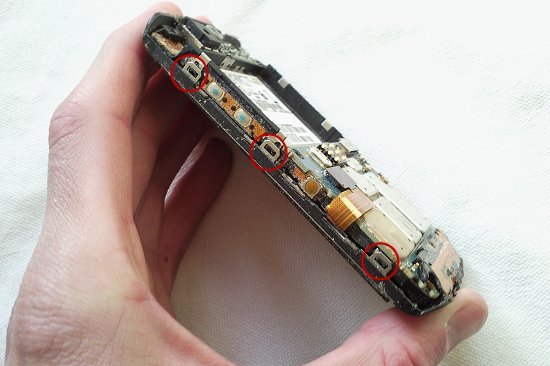

Lihat ke arah sisi device, akan ada klip besi yang dilingkari, ada 3 buah juga disisi lainnya. Lepaskan klip ini agar bisa mengangkat LCD.

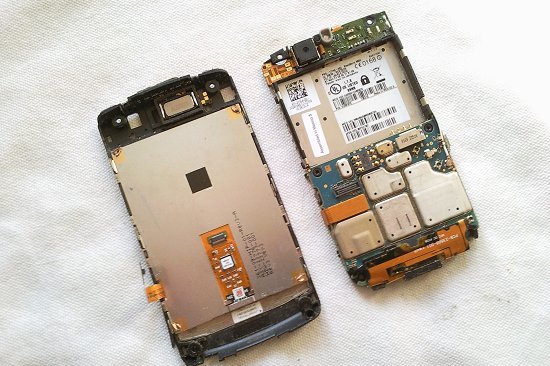

Maka akan terlihat seperti ini.


Sekarang, layarnya perlu di pindah kan dari framenya. Tarik ke arah panah.


Maka LCD akan terlepas, untuk merakit kembali dapat dilakukan dengan cara mengulangi langkah diatas.
