Cara Bongkar Blackberry Torch 9800

Posted in ,

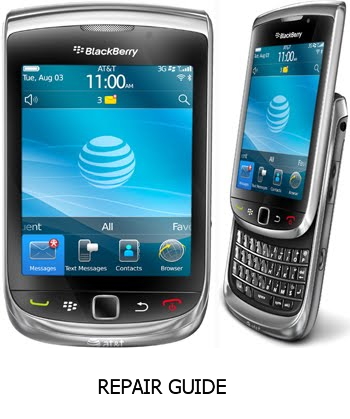

Repair Guide BlackBerry Torch 9800.jpg

Untuk sparepart pengganti dan service tools dapat ditemukan di toko kami.


Berikut adalah cara untuk membongkar Blackberry Torch 9800.



Lepaskan back cover, batere sim dan memory card. Ada 4 baut yang harus dilepas.


Gunakan plastik pipih seperti kartu kredit untuk melepaskan bezel.


Maka akan terlihat seperti ini.


Putar balik device ada 2 baut yang harus dilepas.


Sekarang gunakan plastik tipis untuk melepaskan dudukan batere.


Maka akan terlihat seperti ini, ada 3 konektor yang harus dilepas dengan cara ditarik.


Ketika circuit board sudah terlepas, maka akan terlihat seperti ini.


Lepaskan stiker identifikasi, maka akan muncul 6 baut.


Pisahkan device ke dua bagian, lepaskan 4 baut yang terlihat.


Lepaskan bagian hitam dibawah device. Ada 2 konektor yang terhubung dan dapat dilepas dengan cara ditarik.


Sekarang putar balik device dan panaskan bagian tepi layar dengan hot air gun / hair dryer. Gunakan plastik tipis untuk melepas layar, lakukan dengan hati hati dan jangan memasukkan plastik terlalu dalam.


Sekarang, lepaskan touchscreen dan lepaskan baut yang terlihat.


Bagian sliding nya akan lepas, jika tidak gunakan plastik tipis lagi.


Maka kedua bagian tersebut akan terpisah.


Untuk melepaskan trackpad, buka pintu besi yang dilingkari dibawah. Lalu tarik trackpad sampai keluar.


Proses pembongkaran selesia, untuk merakit kembali ulangi langkah diatas.


Anda bingung harus mencari kemana spareparts atau service tools untuk Blackberry Torch 9800 anda?


Silakan klik disini.
