Cara Bongkar iPhone 4s

Posted in ,



Untuk sparepart pengganti dan service tools dapat ditemukan di toko kami.

Berikut adalah cara untuk membongkar iPhone 4s.




Hasil akhir dari pembongkaran iPhone 4s




Pertama lepaskan sim dan dudukan sim dari device. Jika anda tidak mempunyai pin asli yang disertakan dalam penjualan, anda dapat menggunakan paperclip.


Bila dudukan sim sudah dilepas maka akan terlihat seperti ini



Sekarang lepaskan dua buah baut berbentuk bintang pada bagian bawah device.

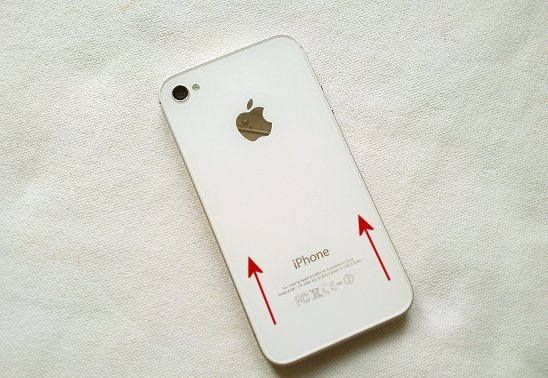

Sekarang putar device anda dan dorong cover belakang seperti gambar

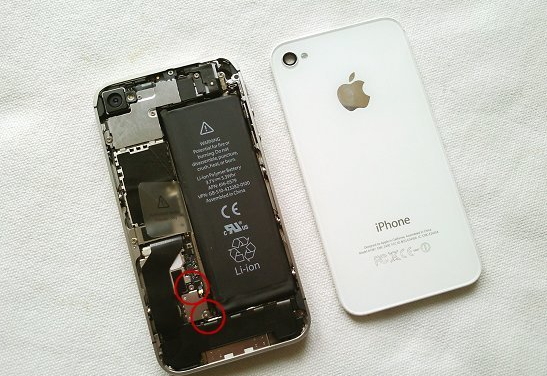

Sekarang lepaskan kedua baut yang terlihat di gambar dan konektor batere akan terlihat.



Bila dua baut sudah dilepaskan, maka akan terlihat seperti gambar dibawah ini. Tarik plug yang menyambungkan batere dan lepaskan batere dengan menarik tab yang transparant.



Bila batere sudah dilepas, maka akan terlihat seperti ini. Lepaskan 5 baut bulat seperti yang tertanda di gambar dibawah ini.



Bila sudah terlepas maka akan terlihat seperti ini





6 kabel pita yang tertanda di gambar harus dilepas. Semuanya bertipe plug and socket dan dapat tarik lepas. Kabel pita yang ditandai dengan warna hijau terletak di bawah kabel lainnya sehingga tidak dapat di lepaskan dan tidak dapat terlihat sampai 5 kabel utama dilepas. Setelah kabel di ujung terlepas, maka kamera akan bisa dilepas. Juga lepaskan baut yang ditandai




Ketika semua bagian sudah terlepas, maka akan terlihat seperti gambar dibawah ini dan lepaskan baut yang ditandai.



Untuk melepaskan konektor batere (yang ditandai dibawah), dapat dilakukan dengan mudah yaitu dengan menariknya. Bila sudah akan terlihat seperti dibawah ini.




Lalu lepaskan baut yang dilingkari di kanan bawah. Kabel antena, dilingkari dibagian kiri, terlihat berbeda dari konekstor yang lain tapi memiliki colokan yang sama. Hati hati melepaskan bagian ini, anda dapat melepaskan antena/speaker box di bagian bawah device. Seharusnya dapat dilepaskan tanpa paksaan.




Dengan antena/speaker box sudah terlepas maka akan terlihat seperti dibawah. Lepaskan kabel panjang berwarna jingga ke sisi lainnya untuk menemukan baut lainnya.



Sekarang lepaskan 2 baut yang ditandai


Juga lepaskan 2 baut diatas.


Sekarang, lepaskan circuit board utama dari iPhone 4s


Bila sudah akan terlihat seperti dibawah ini. Tekan bagian yang ditandai sampai terlepas, bagian ini butuh sedikit tenaga.


Lepaskan baut yang ditandai, baut dengan tanda merah dan biru memiliki ukuran yang berbeda.


Bila sudah maka akan terlihat seperti ini, masih ada baut lainnya tapi tak perlu di lepaskan


Sekarang gunakan alat pelepas untuk melepaskan bagian layar.


Bila sudah maka akan terlihat seperti dibawah ini, jika anda hanya ingin mengganti LCD maka tidak perlu melanjutkan lagi. Untuk mendapatkan sparepart LCD, dapat anda temukan disini



Jika anda ingin mengganti tombol home, geser bagian hitam ke arah yang tunjukkan panah dan lepaskan dengan hati hati tombol home. Untuk melepaskan soket charger, lepaskan kedua baut yang ditandai bulat lalu tarik kabel panjang jingga





Kabel pita lainnya, seperti tombol power dibagian kiri atas dan tombol volume di bagian kanan dapat di lepaskan dengan melepaskan baut yang tersisa





Dibawah adalah iPhone yang sudah dilepaskan tombol home nya, kamera depannya dan juga soket charger/kabel pita panjangnya, tombol power dan tombol volume.




Sekarang anda dapat mengganti bagian yang rusak, bila anda bingung harus mencari kemana sparepart iPhone anda dapat menghubungi kami disini.
